e-bridge 方法

该方法用于生成单线桥、双线桥

参数及其默认值

equation

type: str | content

default: ""

该参数用于设置化学方程式

get

type: dictionary

default: (from: "", to:."", e: 0, tsign: "×")

该参数用于设置得电子的信息. from : 从哪一个原子开始，填写对应的 label ; to : 到哪一个原子结束，填写对应的 label ; e : 转移电子数; tsign : 电子连接符号

lose

type: dictionary

default: (from: "", to:."", e: 0, tsign: "×")

该参数用于设置失电子的信息. from : 从哪一个原子开始，填写对应的 label ; to : 到哪一个原子结束，填写对应的 label ; e : 转移电子数; tsign : 电子连接符号

color

type: color

default: black

该参数用于设置指向箭头的颜色

thickness

type: length

default: 0.5pt

该参数用于设置指向箭头的粗细

spacing

type: length

default: 2pt

该参数用于设置指向箭头、方程式、转移电子数之间的间距

示例

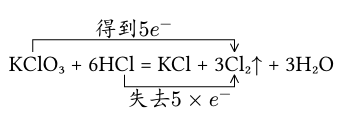

// 双线桥
#e-bridge(
  equation: [K] + [Cl<A>O#sub[3] + 6H] + [Cl<B> = KCl + 3] + [Cl<C>#sub[2]$arrow.t$ + 3H#sub[2]O],
  get: (from: <A>, to: <C>, e: 5, tsign: none),
  lose: (from: <B>, to: <C>, e: 5),
)

// 单线桥
#e-bridge(
  equation: [Cu<A2>O + H<A1>#sub[2] = Cu + H#sub[2]O],
  get: (from: <A1>, to: <A2>, e: 2, tsign: none),
)

// 单线桥
#e-bridge(
  equation: [Cl<B1>#sub[2] + 2NaOH = NaCl + NaClO + H#sub[2]O],
  get: (from: <B1>, to: <B1>, e: 1, tsign: none),
)

WARNING

1. 在给化学方程式标注 label 时，要确保该 label 唯一，否则会出现错误
2. 单线桥应始终使用 get 参数，否则指向箭头将不会出现
